مجری ساختمان پیش از شروع کارگاه، نقشه‌های معماری را چگونه بررسی کند؟

بخش قابل‌توجهی از خطاهای اجرایی ساختمان زمانی شکل می‌گیرد که نقشه‌ها بدون کنترل دقیق وارد کارگاه می‌شوند. اختلاف ابعاد، ناهماهنگی معماری و سازه، نبود جزئیات یا مشخص‌نبودن ترازها ممکن است زمانی آشکار شود که بخشی از عملیات انجام شده است. نتیجه چنین وضعیتی معمولاً توقف کار، دوباره‌کاری، مصرف بیشتر مصالح و تصمیم‌گیری عجولانه در محل پروژه خواهد بود.

نقشه‌های معماری فقط موقعیت فضاها را نشان نمی‌دهند؛ این مدارک باید اطلاعات لازم برای اجرای دیوارها، بازشوها، اختلاف ترازها، راه‌پله، نما، کف‌سازی و سایر اجزای ساختمان را در اختیار عوامل کارگاه قرار دهند. به همین دلیل، مجری باید پیش از تجهیز کارگاه، نقشه‌ها را به‌عنوان مجموعه‌ای به‌هم‌پیوسته بررسی کند.

چرا کنترل نقشه‌ها باید پیش از شروع کارگاه انجام شود؟

مطالعه کلی نقشه با کنترل فنی آن تفاوت دارد. در مطالعه اولیه، مجری با تعداد طبقات، موقعیت فضاها و شکل کلی پروژه آشنا می‌شود؛ اما در کنترل فنی باید ابعاد، ترازها، جزئیات و هماهنگی نقشه‌های رشته‌های مختلف بررسی شوند.

این کنترل باید پیش از شروع عملیات انجام شود، زیرا برنامه زمان‌بندی، سفارش مصالح و توالی فعالیت‌های اجرایی به اطلاعات نقشه‌ها وابسته‌اند. برای مثال، تغییر محل یک بازشو می‌تواند دیوارچینی، تأسیسات، نما و سفارش در یا پنجره را هم‌زمان تحت تأثیر قرار دهد.

هدف از کنترل اولیه فقط یافتن اشتباه نیست؛ بلکه باید مشخص شود آیا اطلاعات موجود برای شروع اجرای دقیق و بدون ابهام کافی هستند یا خیر.

کامل بودن و اعتبار نقشه‌ها را کنترل کنید

در نخستین مرحله، فهرست مدارک تحویلی باید بررسی شود. وجود پلان طبقات به‌تنهایی برای اجرا کافی نیست. بسته به نوع پروژه، مجموعه نقشه‌ها می‌تواند شامل پلان‌ها، نماها، مقاطع، جداول در و پنجره، جزئیات راه‌پله، کف‌سازی، سقف کاذب، بام و فضاهای خاص باشد.

مجری باید مطمئن شود تمام مدارک موردنیاز تحویل شده‌اند. نبود یک دیتیل مهم باید پیش از رسیدن عملیات به آن بخش مشخص شود، نه زمانی که نیروها و مصالح در محل آماده اجرا هستند.

شماره، تاریخ ویرایش و وضعیت تأیید نقشه‌ها نیز اهمیت زیادی دارد. استفاده هم‌زمان از دو نسخه متفاوت یکی از خطاهای رایج کارگاه است. آخرین نسخه مصوب باید مشخص و نسخه‌های قدیمی از چرخه اجرا خارج شوند.

علائم، هاشورها، کد مصالح و اختصارات نیز باید خوانا باشند. هر علامت یا توضیح نامشخص باید پیش از اجرا از تیم طراحی پیگیری شود.

ابعاد، آکس‌ها و ترازها را تطبیق دهید

پس از کنترل کامل بودن مدارک، باید زنجیره ابعاد بررسی شود. مجموع ابعاد جزئی باید با اندازه کلی پلان هماهنگ باشد. ضخامت دیوارها، فاصله محورها، اندازه بازشوها و ابعاد خالص فضاها نیز باید با یکدیگر تطابق داشته باشند.

مجری نباید ابعاد درج‌نشده را صرفاً از روی مقیاس فایل چاپی یا نمایشگر برداشت کند. اگر اندازه‌ای مشخص نیست، باید اطلاعات تکمیلی از طراح دریافت شود.

آکس‌بندی معماری و سازه نیز باید با یکدیگر مقایسه شوند. موقعیت ستون‌ها، دیوارها، لبه سقف، چاه آسانسور و بازشوهای بزرگ نسبت به محورها اهمیت دارد. حتی جابه‌جایی محدود یک ستون می‌تواند عرض مسیر، چیدمان پارکینگ یا محل بازشوها را تغییر دهد.

کنترل کدهای ارتفاعی نیز ضروری است. تراز کف تمام‌شده، کف سازه‌ای، پاگرد، بام، رمپ و فضاهای مرطوب باید با یکدیگر هماهنگ باشند. اختلاف میان تراز پاگرد و طبقه، برای نمونه، می‌تواند تعداد یا ارتفاع پله‌ها را در زمان اجرا با مشکل مواجه کند.

فضاهای حساس را جداگانه بررسی کنید

برخی بخش‌ها به دلیل وابستگی هم‌زمان به معماری، سازه و تأسیسات به کنترل بیشتری نیاز دارند.

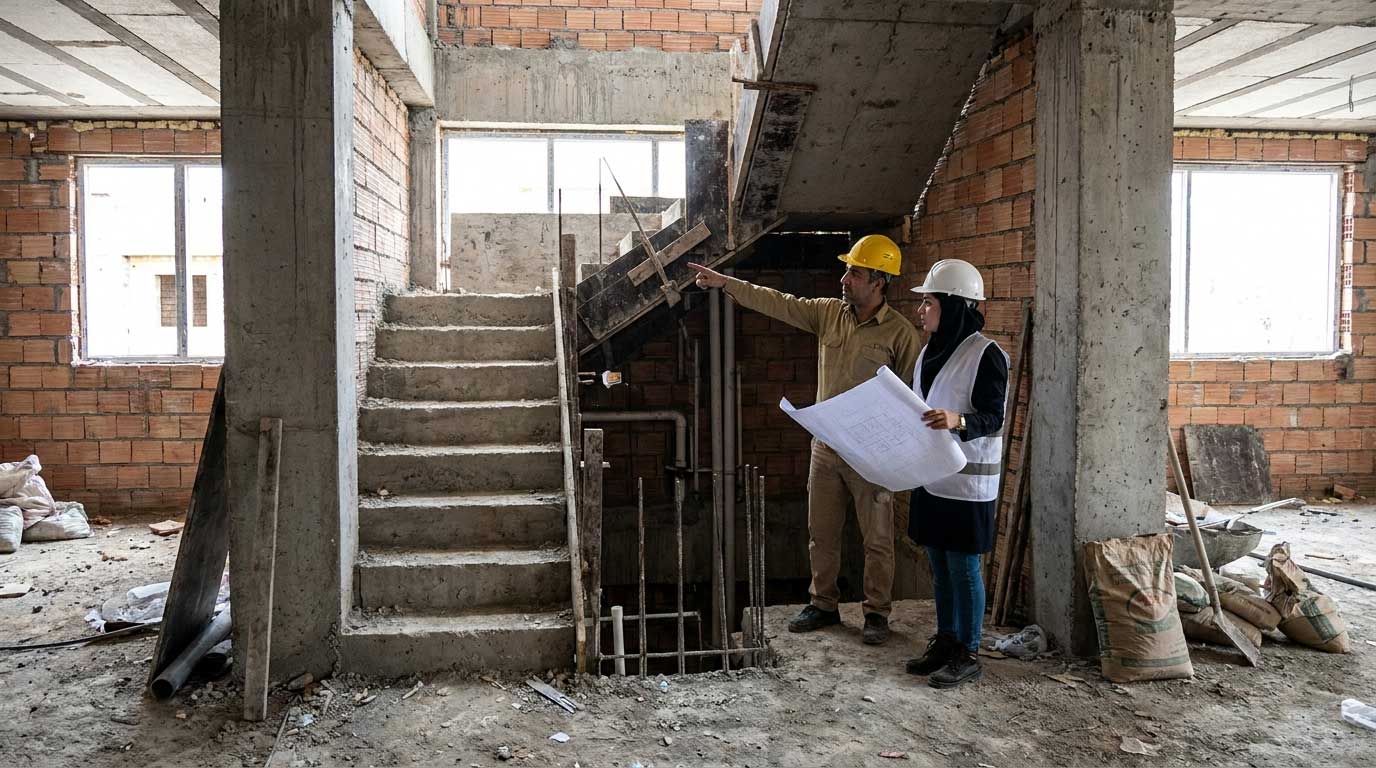

راه‌پله، آسانسور و رمپ

در راه‌پله باید تعداد پله‌ها، ارتفاع و کف پله، عرض مسیر، ابعاد پاگرد و ارتفاع آزاد کنترل شود. پلان و مقطع راه‌پله باید اطلاعات یکسانی ارائه دهند.

در آسانسور نیز ابعاد چاه، بازشو، چاهک و ارتفاع بالاسری باید با نقشه سازه و مشخصات تجهیزات تطبیق داده شوند. در رمپ پارکینگ نیز شیب، شکست مسیر، ارتفاع آزاد و امکان گردش خودرو اهمیت دارد.

فضاهای مرطوب

در سرویس‌های بهداشتی و سایر فضاهای مرطوب، محل کف‌خواب، جهت شیب‌بندی، اختلاف تراز، ضخامت کف‌سازی و مسیر لوله‌ها باید مشخص باشد. پیش‌بینی‌نشدن ارتفاع لازم برای شیب‌بندی و تأسیسات ممکن است سطح نهایی کف یا ارتفاع مفید فضا را تغییر دهد.

درها، پنجره‌ها و بام

ابعاد بازشوها باید در پلان، نما و جدول در و پنجره یکسان باشند. جهت بازشدن در نیز باید با تجهیزات، چیدمان داخلی و مسیر حرکت تداخل نداشته باشد.

در بام نیز شیب‌بندی، محل آبرو، ارتفاع جان‌پناه و دسترسی به تجهیزات باید کنترل شود. جانمایی تجهیزات باید به‌گونه‌ای باشد که سرویس و تعویض آن‌ها در آینده امکان‌پذیر باشد.

نقشه‌های معماری را با سازه و تأسیسات تطبیق دهید

نقشه معماری نباید مستقل از سایر رشته‌ها بررسی شود. پیش از شروع عملیات باید تعارض‌های احتمالی میان معماری، سازه، تأسیسات مکانیکی و برقی شناسایی شوند.

در تطبیق معماری و سازه، مواردی مانند قرارگیری ستون در مسیر حرکت، عبور تیر از مقابل بازشو، اختلاف ابعاد داکت و تأثیر ضخامت سقف بر ارتفاع مفید فضاها اهمیت دارند.

در بخش تأسیسات نیز باید مسیر کانال‌ها، لوله‌ها، رایزرها، تابلوها و تجهیزات با پلان معماری مقایسه شود. عبور کانال از تیر، نبود فضای کافی برای رایزر یا تداخل تجهیزات با در و پنجره از مغایرت‌های متداول هستند.

مجری نباید هنگام مشاهده تعارض، بر اساس تجربه شخصی یکی از نقشه‌ها را انتخاب کند. مغایرت باید به‌صورت رسمی برای تیم طراحی یا دستگاه نظارت ارسال و پاسخ آن به شکل مکتوب دریافت شود.

مصالح و جزئیات اجرایی را بررسی کنید

درج نام مصالح به‌تنهایی همیشه برای اجرا کافی نیست. نوع زیرسازی، نحوه اتصال، ضخامت لایه‌ها، محل درزها و برخورد مصالح با اجزای مجاور نیز باید مشخص باشند.

برای مثال، عبارت «نمای سنگ» روش اجرای نما را تعیین نمی‌کند. نوع سنگ، ابعاد، شیوه نصب، زیرسازی و جزئیات اطراف بازشوها باید در مدارک پروژه روشن باشد.

چارلز ایمز، طراح و معمار آمریکایی، جمله شناخته‌شده‌ای دارد:

«جزئیات فقط جزئیات نیستند؛ آن‌ها طراحی را می‌سازند.»

در نقشه‌های اجرایی نیز دیتیل‌ها محل تبدیل تصمیم‌های طراحی به عملیات قابل ساخت هستند. نبود جزئیات کافی باعث می‌شود هر گروه اجرایی راه‌حل متفاوتی انتخاب کند و نتیجه نهایی از یکپارچگی لازم فاصله بگیرد.

ابهام‌های نقشه را مکتوب پیگیری کنید

ابهام‌ها نباید فقط در تماس تلفنی یا گفت‌وگوهای کارگاهی مطرح شوند. برای هر مغایرت باید شماره ویرایش نقشه، محل دقیق مسئله و شرح روشن پرسش ثبت شود. در صورت نیاز، تصویر یا اسکیس نیز می‌تواند به درخواست پیوست شود.

پرسش باید مشخص باشد. به‌جای عبارت کلی «نقشه راه‌پله مشکل دارد»، بهتر است نوشته شود که مجموع ارتفاع پله‌ها با اختلاف تراز طبقات هماهنگ نیست.

اگر پاسخ طراح موجب تغییر نقشه شود، نسخه اصلاح‌شده باید با شماره و تاریخ جدید منتشر و در اختیار تمام عوامل مرتبط قرار گیرد. این فرایند از اجرای بخش‌های مختلف بر اساس نسخه‌ها یا پاسخ‌های متفاوت جلوگیری می‌کند.

چک‌لیست مجری پیش از شروع عملیات

پیش از آغاز کارگاه، موارد زیر باید کنترل شده باشند:

• تمام نقشه‌ها و جزئیات موردنیاز تحویل شده‌اند.
• آخرین نسخه مصوب مدارک مشخص است.
• ابعاد کلی و جزئی با یکدیگر تطابق دارند.
• آکس‌های معماری و سازه هماهنگ هستند.
• تراز طبقات، پاگرد، رمپ و بام کنترل شده‌اند.
• راه‌پله، آسانسور و فضاهای مرطوب جزئیات کافی دارند.
• بازشوها در پلان، نما و جداول یکسان هستند.
• نقشه‌های معماری، سازه و تأسیسات تعارض مؤثر ندارند.
• مصالح و روش اجرای اجزای حساس مشخص شده‌اند.
• ابهام‌های مؤثر بر شروع عملیات پاسخ مکتوب دارند.

نقش تیم طراحی در تهیه مدارک قابل اجرا

کنترل نقشه فقط وظیفه مجری نیست. تیم طراحی نیز باید پیش از تحویل مدارک، نقشه‌های رشته‌های مختلف را هماهنگ کند و اطلاعات موردنیاز اجرا را در اختیار کارگاه قرار دهد.

یک شرکت معماری حرفه‌ای، خروجی طراحی را صرفاً مجموعه‌ای از پلان‌ها و تصاویر نمی‌داند. نقشه‌ها باید بتوانند تصمیم‌های اصلی طرح را با کمترین وابستگی به حدس و تفسیر شخصی به کارگاه منتقل کنند.

مدیریت ویرایش‌ها، تهیه جزئیات اجرایی، هماهنگی معماری با سازه و تأسیسات و پاسخ‌گویی منظم به پرسش‌های کارگاه، بخشی از فرایندی است که فاصله میان طراحی و اجرا را کاهش می‌دهد.

هفت شهر آریا و توجه به قابلیت اجرای طرح

هفت شهر آریا یک مجموعه تخصصی در حوزه طراحی معماری و ارائه خدمات مهندسی ساختمان است که تلاش می‌کند فاصله میان ایده‌های طراحی و اجرای واقعی پروژه را به حداقل برساند. این مجموعه با تمرکز بر تهیه نقشه‌های دقیق، هماهنگ و قابل اجرا، نقش مهمی در کاهش خطاهای کارگاهی ایفا می‌کند.

در پاسخ به چالش‌هایی که در این مقاله مطرح شد—از جمله ناهماهنگی نقشه‌ها، نبود جزئیات اجرایی و ابهام در مدارک—هفت شهر آریا رویکردی مبتنی بر تکمیل دقیق نقشه‌های فاز دو، هماهنگی میان معماری، سازه و تأسیسات و ارائه دیتیل‌های اجرایی شفاف اتخاذ کرده است. این رویکرد باعث می‌شود مجری پیش از شروع عملیات، با مجموعه‌ای از مدارک کامل و قابل اتکا مواجه باشد.

در نتیجه، بسیاری از پرسش‌ها و تعارض‌هایی که معمولاً در کارگاه و تحت فشار زمان مطرح می‌شوند، در مرحله طراحی حل‌وفصل شده‌اند. این موضوع نه‌تنها روند اجرا را روان‌تر می‌کند، بلکه احتمال دوباره‌کاری، توقف پروژه و افزایش هزینه‌ها را نیز کاهش می‌دهد.

جمع‌بندی

شروع عملیات با نقشه‌های مبهم، بخشی از فرایند طراحی را به کارگاه منتقل می‌کند؛ جایی که تصمیم‌ها معمولاً تحت فشار زمان و محدودیت‌های اجرایی گرفته می‌شوند.

مجری باید پیش از تجهیز کارگاه، کامل بودن مدارک، ابعاد، آکس‌ها، ترازها، جزئیات و هماهنگی میان رشته‌ها را بررسی کند. مغایرت‌ها نیز باید به‌صورت مکتوب از تیم طراحی پیگیری و پاسخ آن‌ها در نسخه‌های کنترل‌شده نقشه‌ها ثبت شود.

هر ابهامی که پیش از شروع اجرا برطرف شود، می‌تواند از یک توقف، دوباره‌کاری یا هزینه اضافی در مراحل بعد جلوگیری کند. کارگاه باید محل اجرای تصمیم‌های طراحی باشد، نه محل تکمیل نقشه‌ها و حدس‌زدن اطلاعات ناقص.
