انواع اتصالات جوشی بنکن و کاربرد هر یک در صنعت

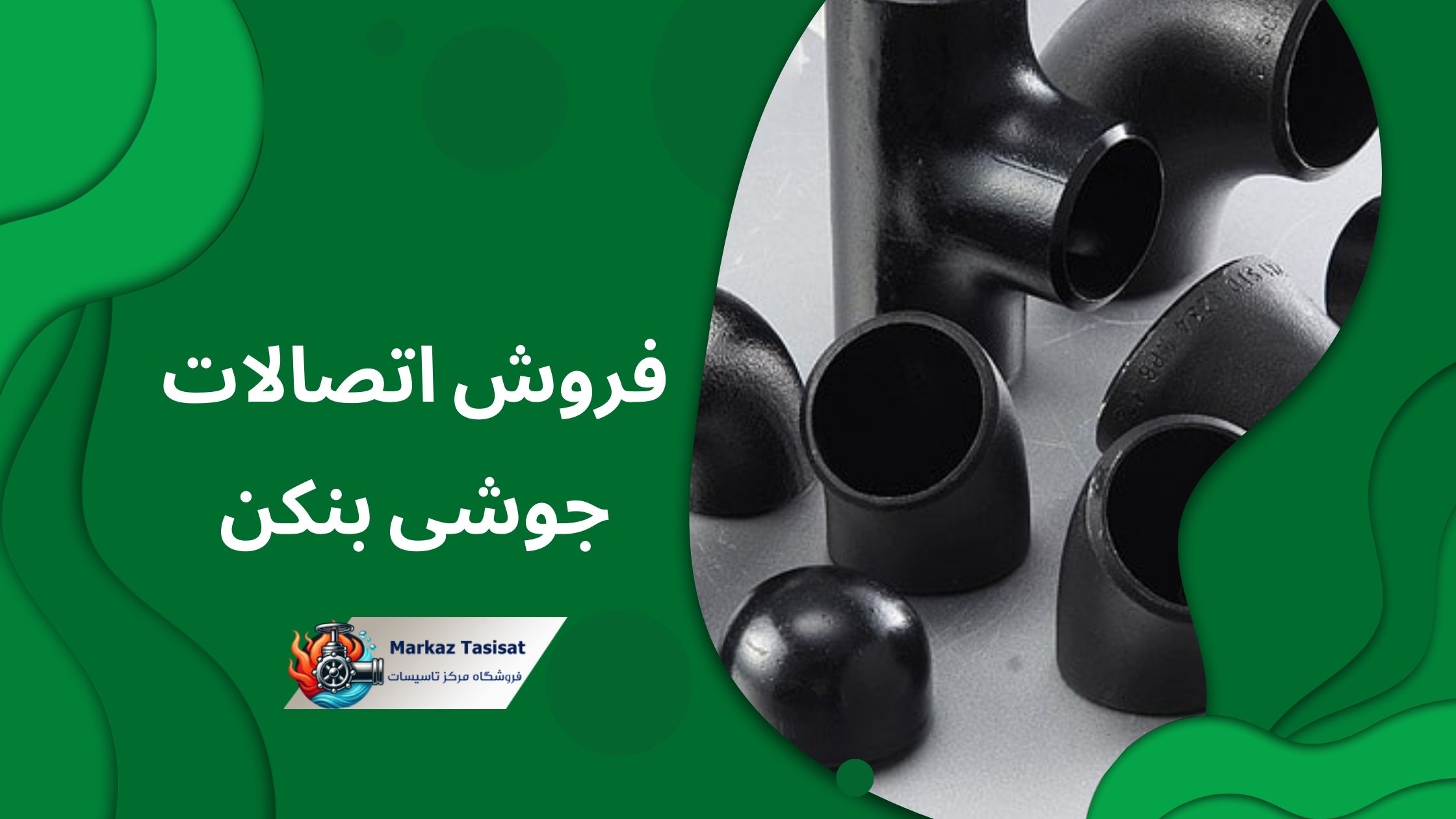

اتصالات جوشی بنکن که در فروشگاه مرکز تاسیسات عرضه می شود، یکی از برندهای معتبر و شناخته شده در صنعت تأسیسات و لوله‌کشی صنعتی است که ریشه در تکنولوژی ژاپنی دارد. شرکت نیهون بنکان کوگیو فعالیت خود را از سال ۱۹۴۷ در توکیو آغاز کرد و در دهه ۱۹۶۰ با تأسیس کارخانه‌ای در شهر کیریو، تولید تخصصی اتصالات جوشی را با نام تجاری بنکن به ثبت رساند . امروزه عمده محصولات این برند که در بازار ایران عرضه می‌شود، با نظارت شرکت اصلی و تحت لیسانس در کشور چین تولید می‌گردد و به دلیل کیفیت ممتاز و نداشتن درز جوش در ساختار اولیه، به اتصالات مانیسمان چینی نیز شهرت یافته است . مرکز تاسیسات به عنوان یکی از تأمین‌کنندگان پیشرو در این حوزه، مجموعه کاملی از این محصولات را با تضمین اصالت کالا و قیمت رقابتی در اختیار مشتریان خود قرار می‌دهد. این اتصالات به دلیل مقاومت فوق‌العاده در برابر فشار و حرارت بالا، در صنایع حساسی همچون پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها و سیستم‌های گرمایشی و سرمایشی صنعتی کاربرد گسترده‌ای دارند. انتخاب درست این قطعات و آگاهی از مشخصات فنی آن‌ها می‌تواند تأثیر مستقیمی بر ایمنی و طول عمر پروژه داشته باشد و به همین دلیل، آشنایی با انواع، کاربردها و نکات خرید آن‌ها برای فعالان این حوزه ضروری است.

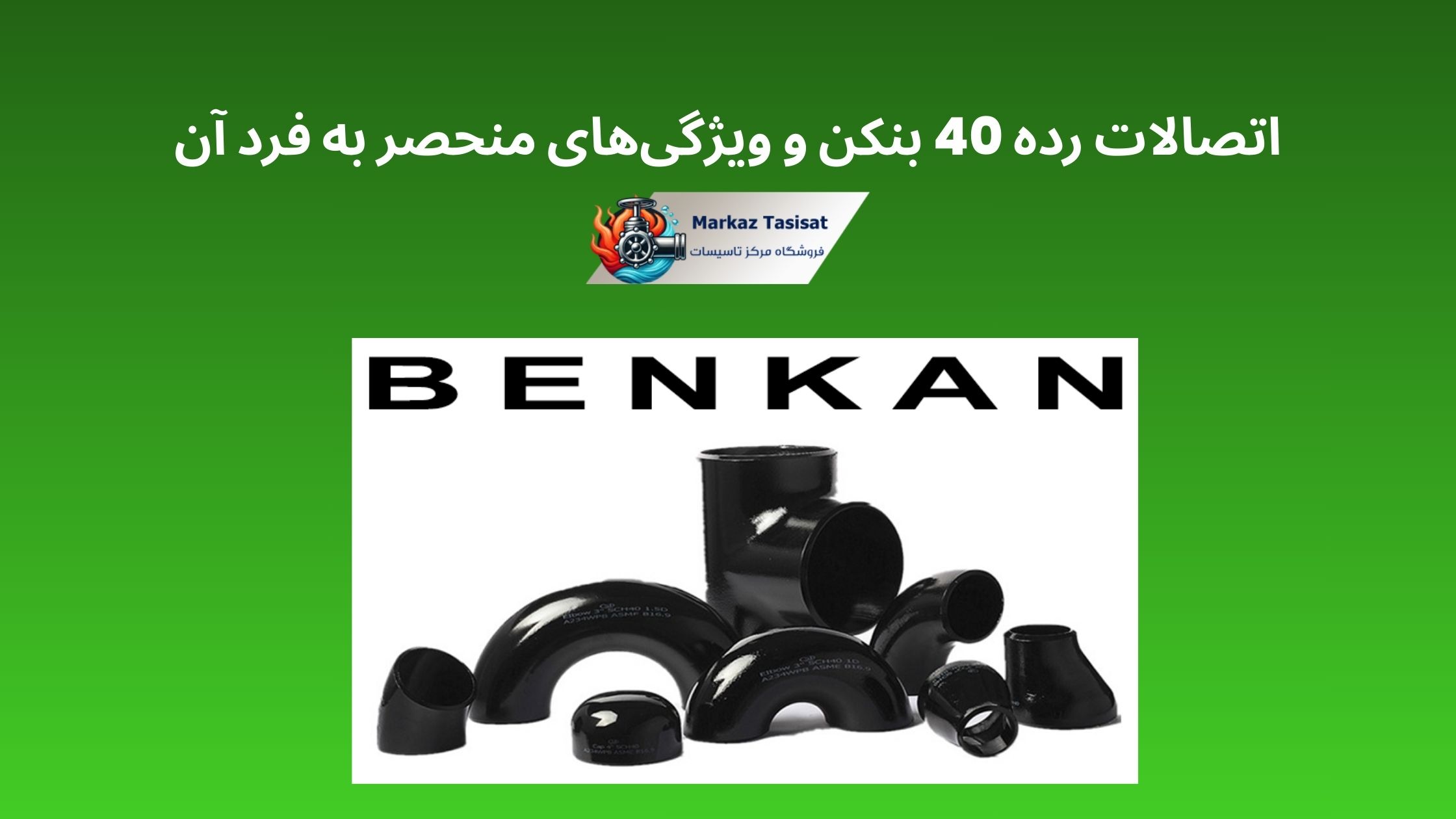

اتصالات رده 40 بنکن و ویژگی‌های منحصر به فرد آن

محصولات تولیدی این برند در رده‌های فشاری مختلفی عرضه می‌شوند که اتصالات رده 40 بنکن یکی از پرمصرف‌ترین و استانداردترین آن‌ها محسوب می‌شود. این نوع اتصالات از فولاد کربنی با کیفیت بالا ساخته شده‌اند و برای سیستم‌هایی طراحی شده‌اند که نیاز به تحمل فشارهای کاری قابل توجه دارند . ضخامت دیواره در این رده به گونه‌ای محاسبه شده است که تعادل مطلوبی بین استحکام و وزن ایجاد کند و برای طیف وسیعی از کاربردهای صنعتی و تجاری مناسب باشد. فرآیند تولید اتصالات بنکن به صورت بدون درز (مانیسمان) انجام می‌شود که این ویژگی باعث افزایش چشمگیر مقاومت در برابر تنش‌های مکانیکی و حرارتی می‌گردد . مرکز تاسیسات با ارائه طیف کاملی از این محصولات در سایزهای مختلف، امکان خرید اتصالات جوشی بنکن را برای پروژه‌های گوناگون از خطوط لوله ساده تا مجتمع‌های پتروشیمی فراهم ساخته است. دوام بالا و مقاومت در برابر خوردگی این قطعات، آن‌ها را به گزینه‌ای ایده‌آل برای استفاده در محیط‌های صنعتی و حتی شرایط جوی سخت تبدیل کرده است.

• تولید بدون درز (مانیسمان): این ویژگی مهمترین عامل استحکام بالای این اتصالات در برابر فشارهای داخلی و خارجی است و خطر ترکیدگی یا نشتی را به حداقل می‌رساند.
• مقاومت در برابر خوردگی: ترکیب شیمیایی فولاد کربنی به کار رفته در این محصولات، مقاومت مناسبی در برابر عوامل خورنده ایجاد می‌کند و طول عمر سیستم لوله‌کشی را افزایش می‌دهد.
• تحمل دمای بالا: این اتصالات قادر به عملکرد مطلوب در دماهای بالا هستند و برای خطوط بخار و سیالات داغ انتخاب مناسبی محسوب می‌شوند.
• دقت ابعادی بالا: فرآیند تولید کنترل شده باعث می‌شود تمامی قطعات دارای تلرانس ابعادی دقیقی باشند و اتصال آن‌ها به لوله‌ها با جوشکاری استاندارد به راحتی امکان‌پذیر باشد.

تنوع بالای محصولات در سبد تولیدی بنکن، مهندسان و پیمانکاران را قادر می‌سازد تا برای هر نوع پروژه‌ای، قطعه مناسب را انتخاب کنند. هر یک از این اتصالات وظیفه خاصی در شبکه لوله‌کشی بر عهده دارند و شناخت دقیق آن‌ها برای طراحی یک سیستم کارآمد ضروری است. زانوها که در زوایای ۴۵ درجه، ۹۰ درجه و ۱۸۰ درجه تولید می‌شوند، برای تغییر جهت مسیر لوله‌ها به کار می‌روند. زانوهای ۹۰ درجه خود به دو نوع شعاع بلند (Long Radius) و شعاع کوتاه (Short Radius) تقسیم می‌شوند که نوع شعاع بلند برای تغییر جهت تدریجی و کاهش افت فشار و نوع شعاع کوتاه برای فضاهای محدود و تغییر جهت ناگهانی مناسب است . سه راهی‌ها نیز که در دو نوع مساوی و تبدیلی عرضه می‌گردند، برای ایجاد انشعاب از خط اصلی استفاده می‌شوند. تبدیل‌ها یا ردیوسرها نیز برای تغییر سایز لوله در طول مسیر به کار می‌روند و در دو نوع هم مرکز (متحرک) و غیر هم مرکز (ثابت) تولید می‌شوند . کپ‌ها نیز برای مسدود کردن موقت یا دائم انتهای خطوط لوله کاربرد دارند.

• زانو ۹۰ درجه شعاع بلند (EL90): این قطعه پرکاربردترین نوع زانو است و به دلیل شعاع انحنای بیشتر، افت فشار کمتری ایجاد کرده و برای خطوط انتقال با سرعت بالا مناسب می‌باشد.
• زانو ۹۰ درجه شعاع کوتاه (ES90): در فضاهای محدود که امکان استفاده از زانوهای شعاع بلند وجود ندارد، از این نوع استفاده می‌شود، هرچند افت فشار بیشتری به همراه دارد.
• سه راه مساوی (Tee): برای مواقعی که قطر لوله اصلی و انشعاب یکسان باشد، از این نوع سه راهی استفاده می‌شود تا جریان به طور مساوی تقسیم گردد.
• سه راه تبدیلی (Reducing Tee): زمانی که نیاز به انشعاب با سایز کوچک‌تر از خط اصلی باشد، این نوع اتصال بهترین گزینه است و از تعداد جوش‌های مورد نیاز می‌کاهد.
• تبدیل هم مرکز (Concentric Reducer): برای خطوط عمودی که تغییر سایز به صورت متقارن انجام می‌شود، از این نوع تبدیل استفاده می‌گردد تا جریان به طور یکنواخت هدایت شود.

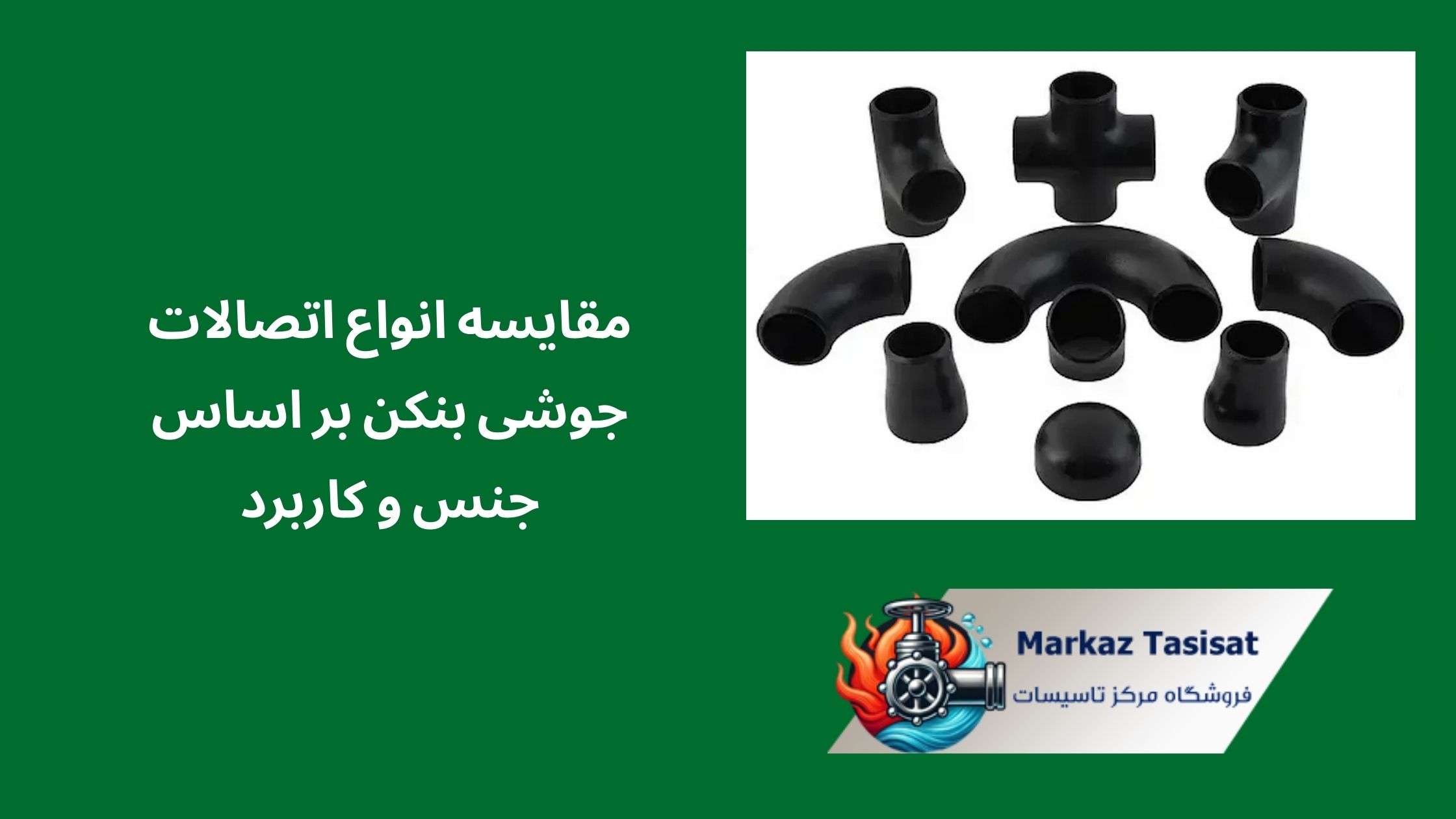

جدول مقایسه انواع اتصالات جوشی بنکن بر اساس جنس و کاربرد

برای انتخاب آگاهانه‌تر، لازم است تفاوت‌های میان انواع مختلف اتصالات جوشی بنکن بر اساس جنس و رده فشاری درک شود. در این جدول به مقایسه برخی از مهم‌ترین گزینه‌های موجود در بازار پرداخته‌ایم.

نکات اساسی برای خرید اتصالات جوشی بنکن از بازار

هنگامی که قصد خرید اتصالات جوشی بنکن  اعم از اتصالات رده 40 بنکن را دارید، توجه به چند نکته کلیدی می‌تواند شما را از خرید محصولی نامرغوب و هزینه‌های بعدی تعمیرات نجات دهد. اولین و مهم‌ترین گام، انتخاب یک تأمین‌کننده معتبر و شناخته شده است. در بازار شلوغ تهران، نمونه‌های تقلبی و بی‌کیفیت زیادی یافت می‌شود که ممکن است از نظر ظاهری به محصولات اصلی شباهت داشته باشند اما از نظر متالورژیکی و استحکام، تفاوت فاحشی با آن‌ها دارند. مرکز تاسیسات با سابقه درخشان در این حوزه، اصالت کالا را تضمین کرده و محصولات را با ارائه گواهی‌نامه‌های معتبر عرضه می‌کند. نکته بعدی بررسی دقیق مشخصات فنی درج شده بر روی محصول یا بسته‌بندی آن است. اطلاعاتی مانند سایز، رده فشاری، استاندارد ساخت و نشانه‌های حک شده روی قطعه باید با نیاز پروژه شما مطابقت کامل داشته باشد. همچنین، درخواست فاکتور رسمی و گارانتی معتبر می‌تواند خیال شما را از بابت پشتیبانی پس از فروش آسوده کند. قیمت اتصالات جوشی بنکن نیز به عوامل متعددی از جمله سایز، رده فشاری، نوسانات ارز و کیفیت ساخت بستگی دارد و استعلام به‌روز از چند منبع مختلف توصیه می‌شود.

• بررسی گواهی‌نامه‌ها: پیش از نهایی کردن سفارش، از فروشنده بخواهید گواهی کیفیت معتبر (Mill Test Certificate) مربوط به محصول را ارائه دهد. این مدرک نشان‌دهنده انطباق جنس و خواص مکانیکی قطعه با استانداردهای بین‌المللی است.
• تطابق با استاندارد پروژه: اطمینان حاصل کنید که اتصالات خریداری شده با مشخصات فنی مندرج در نقشه‌ها و مستندات پروژه (مانند ASTM A234 WPB) همخوانی کامل دارد.
• بازرسی چشمی: پیش از تحویل، قطعات را از نظر سلامت ظاهری، عدم وجود ترک، سوراخ یا عیوب سطحی بررسی کنید. کیفیت پرداخت سطح و حکاکی‌ها می‌تواند نشانه‌هایی از کیفیت ساخت باشد.
• مقایسه قیمت‌ها: با توجه به نوسانات بازار، قیمت اتصالات جوشی بنکن می‌تواند در مقاطع مختلف تغییر کند. استعلام قیمت از چند تأمین‌کننده معتبر به شما در رسیدن به یک خرید اقتصادی کمک می‌کند.

کاربردهای متنوع اتصالات جوشی بنکن در صنایع مختلف

دامنه استفاده از این محصولات بسیار گسترده است و محدود به یک یا دو صنعت خاص نمی‌شود. به دلیل کیفیت بالا و استانداردهای تولید، اتصالات جوشی بنکن در پروژه‌های حساس و حیاتی زیادی مورد استفاده قرار می‌گیرند. صنایع نفت، گاز و پتروشیمی بزرگترین مصرف‌کنندگان این محصولات هستند. در پالایشگاه‌ها و مجتمع‌های پتروشیمی، هزاران متر لوله‌کشی با استفاده از این اتصالات انجام می‌شود که وظیفه انتقال مواد اولیه، محصولات میانی و فرآورده‌های نهایی را در شرایط فشار و دمای بالا بر عهده دارند . نیروگاه‌های حرارتی و برق نیز از دیگر مصرف‌کنندگان عمده هستند. در این نیروگاه‌ها، خطوط بخار با دمای بسیار بالا نیازمند اتصالاتی با کیفیت و مقاوم هستند که بنکن به خوبی این نیاز را پاسخ می‌دهد. همچنین در صنایع داروسازی و غذایی که نیاز به رعایت استانداردهای بهداشتی بالایی وجود دارد، از این اتصالات به دلیل سطح صاف و عدم وجود منافذ برای رشد میکروارگانیسم‌ها استفاده می‌شود. سیستم‌های تهویه مطبوع صنعتی، خطوط انتقال آب تحت فشار و حتی صنایع دریایی و کشتی‌سازی نیز از دیگر حوزه‌های کاربرد این محصولات هستند.

• پالایشگاه‌ها و پتروشیمی: اصلی‌ترین حوزه مصرف برای انتقال مواد هیدروکربنی و سیالات فرآیندی در شرایط عملیاتی سخت.
• نیروگاه‌های حرارتی: برای خطوط بخار اصلی و فرعی، سیستم‌های خنک‌کننده و انتقال سوخت.
• صنایع دریایی: در ساخت سکوهای نفتی، کشتی‌ها و خطوط لوله زیر دریا به دلیل مقاومت در برابر خوردگی آب شور.
• صنایع خودروسازی و ماشین‌سازی: در خطوط تولید، سیستم‌های هیدرولیک و پنوماتیک و تجهیزات جانبی.
• پروژه‌های ساختمانی بزرگ: برای سیستم‌های گرمایش مرکزی، لوله‌کشی موتورخانه‌ها و تأسیسات سرمایشی برج‌ها و مجتمع‌های تجاری-اداری.

نقش کیفیت در اجرای موفق پروژه با اتصالات جوشی بنکن

هیچ عاملی به اندازه کیفیت مصالح مصرفی در موفقیت و دوام یک پروژه تأسیساتی نقش ندارد. استفاده از اتصالات بی‌کیفیت ممکن است در کوتاه‌مدت هزینه کمتری داشته باشد، اما در بلندمدت می‌تواند به خسارت‌های جبران‌ناپذیری منجر شود. نشت سیال در یک خط پرفشار، ترکیدگی ناگهانی یک لوله و از کار افتادن یک واحد صنعتی، همه از عواقب انتخاب نادرست قطعات هستند. اتصالات جوشی بنکن با داشتن سابقه طولانی در بازارهای جهانی و داخلی، استانداردهای کیفی بالایی را تضمین می‌کنند. فرآیند تولید تحت نظارت دقیق انجام می‌شود و مواد اولیه مصرفی نیز از بهترین منابع تأمین می‌گردد. مرکز تاسیسات با درک این نیاز حیاتی، همواره بر ارائه محصولات با اصالت و دارای تأییدیه‌های فنی تأکید دارد. تیم کارشناسی این مجموعه با مشاوره دقیق به پیمانکاران و مهندسان کمک می‌کند تا مناسب‌ترین قطعات را برای شرایط عملیاتی پروژه خود انتخاب کنند و از بروز مشکلات آتی جلوگیری نمایند. اعتماد به یک تأمین‌کننده معتبر، سرمایه‌گذاری بر روی آینده پروژه است.

فرآیند صحیح جوشکاری اتصالات جوشی بنکن

نصب و جوشکاری صحیح این قطعات به همان اندازه کیفیت خود آن‌ها اهمیت دارد. اتصالات جوشی بنکن برای اتصال به لوله‌ها نیازمند جوشکاری دقیق و اصولی توسط جوشکاران ماهر و دارای تأییدیه هستند. پیش از شروع جوشکاری، باید لبه‌های اتصال و لوله به طور کامل تمیز شده و از هرگونه آلودگی، چربی یا زنگ زدگی پاک گردند. برای ضخامت‌های بالا، انجام پخ زنی (Beveling) روی لبه‌ها ضروری است تا نفوذ جوش به خوبی انجام شود. انتخاب الکترود یا سیم جوش مناسب با جنس قطعه نیز از اهمیت ویژه‌ای برخوردار است.

در پروژه‌های حساس، ممکن است نیاز به پیش‌گرمایش قطعات قبل از جوشکاری و انجام عملیات حرارتی پس از جوش (PWHT) برای کاهش تنش‌های پسماند وجود داشته باشد. پس از اتمام جوش، بازرسی‌های غیرمخرب مانند آزمایش چشمی، مایع نافذ یا رادیوگرافی می‌تواند سلامت و کیفیت اتصالات را تضمین کند. مرکز تاسیسات ضمن ارائه محصول، می‌تواند شما را به منابع معتبر برای دریافت مشاوره فنی در زمینه جوشکاری نیز راهنمایی کند.

• آماده‌سازی سطوح: تمیزکاری کامل سطوح اتصال و لوله با برس سیمی یا مواد شیمیایی مناسب برای دستیابی به یک جوش با کیفیت.
• پخ زنی اصولی: ایجاد پخ استاندارد (معمولاً ۳۷.۵ درجه) روی لبه‌ها برای نفوذ کافی فلز جوش و استحکام اتصال.
• انتخاب مواد مصرفی: استفاده از الکترودهای با کیفیت و متناسب با جنس پایه (مانند E7018 برای فولاد کربنی) برای رسیدن به خواص مکانیکی مطلوب.
• کنترل پارامترهای جوش: تنظیم دقیق آمپر، ولتاژ و سرعت جوشکاری متناسب با ضخامت و نوع قطعه برای جلوگیری از عیوبی مانند نفوذ ناقص یا ترک.
• بازرسی نهایی: انجام بازرسی‌های لازم برای اطمینان از سلامت جوش و عدم وجود ترک، تخلخل یا سایر عیوب مخرب.

خدمات ویژه مرکز تاسیسات برای مشتریان اتصالات جوشی بنکن

مرکز تاسیسات همواره کوشیده است تا فراتر از یک فروشنده صرف، به عنوان یک شریک تجاری برای مشتریان خود عمل کند. مجموعه‌ای از خدمات ویژه برای خریداران این محصولات در نظر گرفته شده است تا تجربه خریدی آسان، مطمئن و لذت‌بخش را برای آن‌ها رقم بزند. مشاوره تخصصی پیش از خرید توسط کارشناسان فنی مجرب، اولین گام در این مسیر است. این کارشناسان با شناخت کامل از محصولات و نیازهای صنعت، شما را در انتخاب بهترین گزینه یاری می‌کنند. همچنین تضمین کیفیت و اصالت تمامی محصولات ارائه شده، از اصول اساسی کار این فروشگاه است. سرعت در انجام امور و ارسال سریع و مطمئن محصولات به تمامی نقاط کشور، از دیگر مزایای همکاری با مرکز تاسیسات محسوب می‌شود. برای خریدهای عمده نیز تخفیف‌های ویژه و شرایط پرداخت منعطف در نظر گرفته شده است تا پیمانکاران و فعالان صنعتی بتوانند با خیال راحت و به صرفه‌ترین شکل ممکن نیاز خود را تأمین کنند . هدف نهایی، ایجاد رابطه‌ای بلندمدت و مبتنی بر اعتماد با تمامی مشتریان است.

در پایان، می‌توان گفت که انتخاب هوشمندانه اتصالات جوشی بنکن و تهیه آن از یک منبع معتبر مانند مرکز تاسیسات، گامی اساسی در جهت تضمین کیفیت، ایمنی و طول عمر پروژه‌های صنعتی و تأسیساتی است. با توجه به تنوع بالای محصولات و اهمیت تطابق آن‌ها با نیاز پروژه، توصیه می‌شود پیش از هر اقدامی با کارشناسان فنی مشورت کرده و اطلاعات دقیق فنی را دریافت نمایید. سرمایه‌گذاری بر روی کیفیت، در درازمدت پرهزینه‌ترین تصمیم نخواهد بود.
