راهنمای انتخاب پروفیل آبرو مناسب برای سقف‌های شیب‌دار؛ از محاسبه ابعاد تا انتخاب جنس مناسب

انتخاب پروفیل آبرو برای سقف‌های شیب‌دار، یکی از جزئیاتی است که شاید در نگاه اول ساده به نظر برسد، اما تأثیر مستقیمی بر عملکرد سیستم جمع‌آوری آب و دوام سقف دارد. اگر ابعاد آبرو متناسب با سطح و شیب سقف انتخاب نشود یا جنس آن با شرایط محیطی سازگار نباشد، احتمال سرریز آب، زنگ‌زدگی و نفوذ رطوبت افزایش پیدا می‌کند. از طرفی، تفاوت در جنس، ضخامت و ابعاد پروفیل‌ها باعث می‌شود گزینه‌های موجود از نظر عملکرد و هزینه نیز یکسان نباشند. به همین دلیل، شناخت مشخصات فنی و بررسی قیمت پروفیل آبرو در کنار یکدیگر، مسیر انتخاب محصول مناسب را دقیق‌تر می‌کند.

در این راهنما، معیارهای اصلی انتخاب پروفیل آبرو را مرحله‌به‌مرحله بررسی می‌کنیم؛ از محاسبه ابعاد و ظرفیت مورد نیاز گرفته تا انتخاب ضخامت، جنس و نوع پوشش، تا مشخص شود برای هر پروژه چه آبرویی از نظر فنی انتخاب مناسب‌تری است.

پروفیل آبرو در سقف‌های شیب‌دار دقیقاً چه وظیفه‌ای دارد؟

پروفیل آبرو در واقع مسیر کنترل‌شده خروج آب از سقف است. باران و برف پس از رسیدن به پایین‌ترین لبه سقف، باید به‌جای ریزش مستقیم روی دیوار و اطراف ساختمان، وارد آبرو شوند و از آنجا به لوله یا نقطه تخلیه هدایت شوند. به همین دلیل، آبرو یکی از اجزای اصلی سیستم زهکشی سقف محسوب می‌شود. در ادامه کاربردهای این پروفیل در سقف های شیبدار بیان می گردد.

جمع‌آوری و هدایت آب باران

اولین وظیفه آبرو، جمع‌کردن آبی است که روی سطح شیب‌دار سقف جریان پیدا می‌کند. آب پس از ورود به کانال آبرو، در امتداد آن حرکت کرده و به خروجی یا لوله ناودانی می‌رسد. در نتیجه، مسیر حرکت آب از یک جریان کنترل‌نشده به یک مسیر مشخص تبدیل می‌شود.

جلوگیری از ریزش آب روی نما و دیوار

اگر آب لبه سقف مستقیماً روی نما بریزد، تماس مداوم رطوبت با مصالح می‌تواند باعث ایجاد لکه، شوره، فرسایش پوشش نما و نفوذ تدریجی آب به دیوار شود. آبرو با فاصله‌دادن مسیر تخلیه از سطح نما، این تماس را تا حد زیادی کنترل می‌کند.

محافظت از اطراف ساختمان

مسئله فقط خود ساختمان نیست. ریزش متمرکز آب در پای دیوار می‌تواند خاک اطراف ساختمان را شسته و فرسوده کند و در صورت نبود مسیر مناسب برای تخلیه، باعث تجمع آب در اطراف بنا شود. هدایت آب به یک نقطه مشخص، این مشکل را کاهش می‌دهد.

کمک به افزایش دوام سقف و اجزای سازه

آبرو مستقیماً وظیفه افزایش عمر سقف را بر عهده ندارد، اما با جلوگیری از ماندگاری و حرکت کنترل‌نشده آب در محل‌های حساس، شرایط مناسب‌تری برای دوام پوشش سقف، اتصالات و بخش‌های پیرامونی ساختمان ایجاد می‌کند. البته این عملکرد زمانی حاصل می‌شود که ظرفیت آبرو، شیب، اتصالات و آب‌بندی آن متناسب با پروژه اجرا شده باشند.

قبل از انتخاب پروفیل آبرو باید چه مشخصاتی از سقف را بررسی کنیم؟

انتخاب آبرو از روی ظاهر یا ابعاد رایج بازار کافی نیست؛ ابتدا باید مشخص شود چه مقدار آب قرار است وارد آبرو شود و این آب از چه مسیری تخلیه خواهد شد. برای این کار، چند مشخصه اصلی سقف باید بررسی شود.

مساحت سقف: هرچه سطح سقف بزرگ‌تر باشد، حجم آب جمع‌شده در زمان بارندگی بیشتر است و در نتیجه آبرو باید ظرفیت بیشتری برای جمع‌آوری و تخلیه آب داشته باشد. بنابراین مساحت سقف یکی از اولین داده‌های مورد نیاز برای تعیین ابعاد آبرو است.

میزان شیب سقف: شیب سقف روی سرعت حرکت آب اثر می‌گذارد. در یک سیستم زهکشی، باید شیب سقف و مسیر آبرو هماهنگ باشند تا آب بدون ایجاد تجمع یا سرریز به خروجی برسد.

میزان بارندگی منطقه: آبروی یک سقف در منطقه کم‌بارش را نمی‌توان با همان معیار سقفی در منطقه پربارش انتخاب کرد. شدت و حجم بارندگی منطقه مستقیماً بر ظرفیت مورد نیاز سیستم تخلیه اثر می‌گذارد؛ در مناطق پربارش معمولاً باید آبرو و خروجی با ظرفیت بالاتری در نظر گرفته شوند.

طول لبه سقف: طول لبه‌ای که آبرو در امتداد آن نصب می‌شود، مقدار آبرو و همچنین محل‌های مناسب برای خروج آب را مشخص می‌کند. با افزایش طول مسیر، باید آب به‌درستی در طول آبرو توزیع و در چند نقطه تخلیه شود تا فشار جریان در یک بخش متمرکز نشود.

تعداد خروجی‌های آب: تعداد خروجی‌ها باید متناسب با حجم آب و طول مسیر انتخاب شود. تقسیم مناسب مسیر تخلیه باعث می‌شود آب سریع‌تر از آبرو خارج شود و احتمال تجمع و سرریز کاهش پیدا کند. بنابراین هنگام انتخاب پروفیل، فقط ابعاد خود آبرو را بررسی نکنید؛ ظرفیت و تعداد خروجی‌های آن نیز باید هم‌زمان در نظر گرفته شود.

چگونه ابعاد مناسب آبرو را برای سقف‌های شیب‌دار انتخاب کنیم؟

ابعاد آبرو را نمی‌توان صرفاً بر اساس اندازه‌های رایج بازار انتخاب کرد. عرض و عمق آبرو باید بتواند حجم آبی را که در زمان بارندگی شدید از سطح سقف وارد آن می‌شود، بدون سرریز به سمت خروجی منتقل کند. برای تعیین ابعاد، سه مؤلفه اصلی باید هم‌زمان بررسی شوند: عرض، عمق و ظرفیت تخلیه.

عرض آبرو: عرض آبرو تعیین می‌کند چه سطحی از مقطع برای عبور جریان آب در اختیار است. هرچه مساحت مؤثر سقف و شدت بارندگی بیشتر باشد، به مقطع بزرگ‌تری نیاز خواهید داشت. بنابراین ابتدا باید سطح سقفی که هر بخش از آبرو آن را زهکشی می‌کند مشخص شود و سپس عرض آبرو بر اساس دبی محاسباتی انتخاب شود. در آبروهای مستطیلی، افزایش عرض معمولاً ظرفیت عبور جریان را افزایش می‌دهد؛ اما عرض به‌تنهایی معیار کافی نیست و باید همراه با عمق و شیب آبرو بررسی شود.

عمق آبرو: عمق، فضای عمودی در اختیار آب را مشخص می‌کند و مستقیماً بر حجم آبی که آبرو پیش از رسیدن به وضعیت سرریز می‌تواند در خود جای دهد اثر دارد. آبروی کم‌عمق در برابر افزایش ناگهانی دبی، حاشیه اطمینان کمتری دارد؛ به‌خصوص در بارندگی‌های شدید یا زمانی که مسیر خروجی به‌اندازه کافی ظرفیت ندارد.

برای نمونه، در برخی روش‌های طراحی آبروهای مستطیلی، نسبت عمق به عرض نیز در محاسبات وارد می‌شود؛ در یک راهنمای طراحی، نسبت عمق به عرض برابر ۰٫۷۵ مبنای محاسبه ظرفیت قرار گرفته است. بنابراین نمی‌توان یک عرض ثابت را بدون توجه به عمق، ظرفیت مناسب تلقی کرد.

ظرفیت تخلیه آب: مهم‌ترین معیار این است که ظرفیت آبرو از دبی آبی که سقف در شرایط بارندگی طراحی تولید می‌کند بیشتر باشد. برای محاسبه اولیه می‌توان از رابطه زیر استفاده کرد:

Q = A × I ÷ 3600

که در آن:

• Q = دبی مورد نیاز برای تخلیه آب، بر حسب لیتر بر ثانیه
• A = مساحت مؤثر سقف که به آبرو تخلیه می‌شود، بر حسب متر مربع
• I = شدت بارندگی طراحی، بر حسب میلی‌متر بر ساعت

برای مثال، اگر مساحت مؤثر سقف ۱۰۰ مترمربع و شدت بارندگی طراحی ۱۲۰ میلی‌متر بر ساعت باشد:

Q = 100 × 120 ÷ 3600 = 3٫33 لیتر بر ثانیه

یعنی سیستم آبرو و خروجی مربوط به این بخش باید حداقل توان انتقال حدود ۳٫۳۳ لیتر آب در ثانیه را داشته باشد؛ البته ظرفیت واقعی مقطع باید با توجه به شیب آبرو، شکل مقطع، عمق مؤثر جریان، تعداد و محل خروجی‌ها و استاندارد طراحی پروژه کنترل شود.

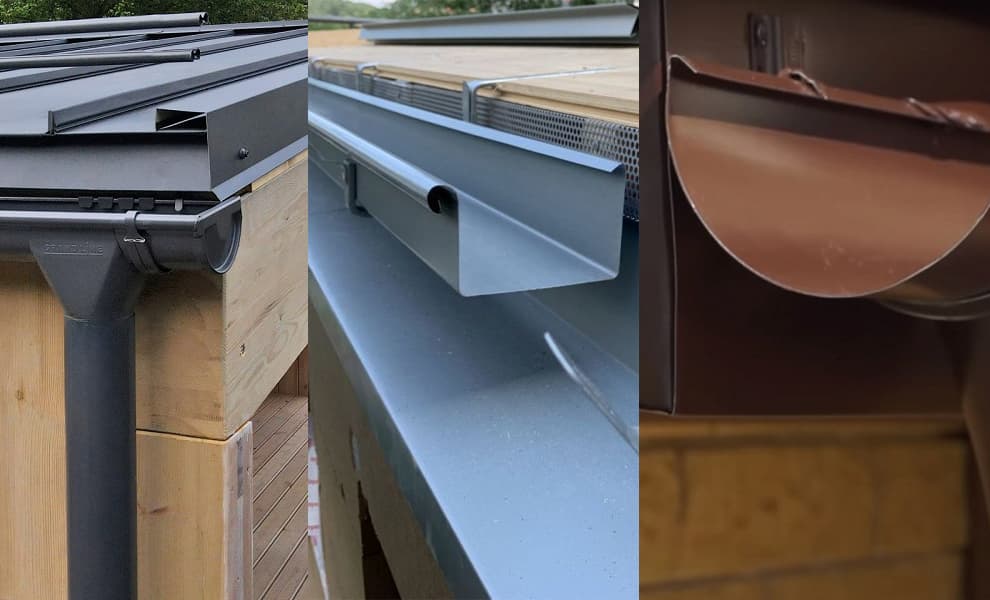

کدام جنس آبرو برای سقف‌های شیب‌دار مناسب‌تر است؟

انتخاب جنس آبرو بیشتر از آنکه به «بهترین متریال» وابسته باشد، به شرایط آب‌وهوایی، میزان بارندگی، طول مسیر آبرو، بودجه و میزان دوام مورد انتظار بستگی دارد. برای مثال، فولاد گالوانیزه استحکام خوبی با هزینه مناسب ارائه می‌دهد، آلومینیوم وزن کمتری دارد و PVC بیشتر برای پروژه‌های سبک و اقتصادی کاربرد دارد. استیل نیز زمانی توجیه پیدا می‌کند که دوام و مقاومت در برابر خوردگی در اولویت باشد.

آبرو گالوانیزه

آبرو گالوانیزه از گزینه‌های رایج برای سقف‌های شیب‌دار است؛ چون هم استحکام فولاد را دارد و هم پوشش روی، مقاومت آن را در برابر زنگ‌زدگی افزایش می‌دهد. از طرف دیگر، قیمت آن معمولاً از استیل پایین‌تر است و برای پروژه‌های ساختمانی و صنعتی گزینه‌ای اقتصادی محسوب می‌شود.

• مزایا: مقاومت مکانیکی مناسب، تحمل بهتر ضربه و بار نسبت به متریال‌های سبک‌تر و قیمت اقتصادی.
• معایب: وزن بیشتر نسبت به آلومینیوم و PVC و وابستگی مقاومت خوردگی به سلامت پوشش گالوانیزه؛ اگر پوشش در اثر برش، خراش یا آسیب از بین برود، بخش فولادی در معرض خوردگی قرار می‌گیرد.
• کاربرد مناسب: سوله‌ها، ساختمان‌های صنعتی، سقف‌های شیب‌دار با دهانه و مسیر آبرو نسبتاً طولانی و پروژه‌هایی که استحکام در کنار هزینه مناسب اهمیت دارد.

آبرو آلومینیومی

آلومینیوم زمانی انتخاب مناسبی است که کاهش وزن و مقاومت در برابر خوردگی اهمیت بیشتری داشته باشد. این فلز زنگ نمی‌زند و به دلیل وزن پایین، حمل و نصب آن ساده‌تر از آبروهای فولادی است.

• مزایا: وزن کم، مقاومت مناسب در برابر خوردگی، سهولت حمل و نصب و امکان اجرای مسیرهای یکپارچه در برخی سیستم‌ها.
• معایب: نسبت به فولاد نرم‌تر است و در برابر ضربه، فشار یا بارهای سنگین احتمال فرورفتگی و تغییر شکل بیشتری دارد. بنابراین ضخامت و نوع نگهدارنده باید متناسب با شرایط پروژه انتخاب شود.
• کاربرد مناسب: ساختمان‌های مسکونی، پروژه‌هایی که کاهش وزن اجزای پیرامونی اهمیت دارد و مناطق مرطوب که مقاومت در برابر خوردگی یک اولویت است.

آبرو PVC

PVC گزینه‌ای سبک، ضدزنگ و ساده برای نصب است. رطوبت مستقیماً باعث خوردگی آن نمی‌شود و به همین دلیل برای پروژه‌های سبک و کم‌هزینه مورد استفاده قرار می‌گیرد.

• مزایا: وزن بسیار کم، نصب آسان، مقاومت در برابر رطوبت و هزینه اولیه پایین.
• معایب: از نظر مقاومت مکانیکی و دوام در شرایط سخت، معمولاً به پای آبروهای فلزی نمی‌رسد. PVC در برابر ضربه و تغییرات شدید دما نیز می‌تواند آسیب‌پذیرتر باشد و در گرما احتمال تغییر شکل و در سرما احتمال شکنندگی آن افزایش می‌یابد.
• کاربرد مناسب: ساختمان‌های مسکونی سبک، پارکینگ‌ها، انبارهای کوچک و پروژه‌هایی که وزن پایین و هزینه اولیه کمتر از مقاومت مکانیکی بالا اهمیت دارد.

آبرو استیل

اگر اولویت اصلی دوام بالا و مقاومت در برابر خوردگی باشد، استیل گزینه‌ای جدی‌تر است. برخلاف فولاد گالوانیزه، مقاومت خوردگی استیل به یک لایه پوشش روی وابسته نیست و در محیط‌های خورنده می‌تواند عملکرد بلندمدت مناسبی داشته باشد.

• مزایا: دوام بالا، مقاومت بسیار خوب در برابر خوردگی، استحکام مناسب و نیاز کمتر به نگهداری.
• معایب: قیمت بالاتر و هزینه اجرای بیشتر نسبت به گزینه‌هایی مانند گالوانیزه، آلومینیوم یا PVC. وزن و دشواری اجرای اتصالات نیز باید در طراحی در نظر گرفته شود.
• کاربرد مناسب: پروژه‌های صنعتی و ساختمانی با عمر بهره‌برداری طولانی، محیط‌های مرطوب یا خورنده و پروژه‌هایی که هزینه اولیه بالاتر در مقابل دوام بیشتر قابل توجیه است.

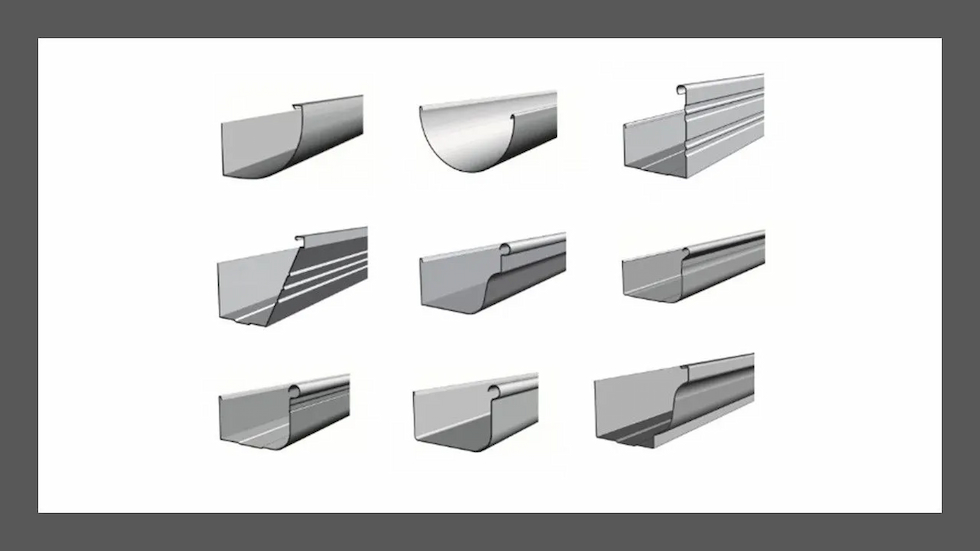

کدام شکل پروفیل آبرو برای سقف شیب‌دار انتخاب بهتری است؟

شکل آبرو فقط یک انتخاب ظاهری نیست؛ هندسه مقطع مستقیماً روی حجم آبی که آبرو می‌تواند در خود جای دهد، سرعت جریان و نحوه تخلیه آب اثر می‌گذارد. به همین دلیل، برای یک سقف کوچک مسکونی ممکن است آبروی نیم‌دایره کافی باشد، در حالی که برای یک سوله یا سقف با سطح آبگیر بزرگ، مقطع جعبه‌ای یا مخفی انتخاب منطقی‌تری باشد. البته ظرفیت نهایی فقط به شکل مقطع وابسته نیست و باید ابعاد، شیب، تعداد خروجی‌ها و شدت بارندگی نیز محاسبه شود.

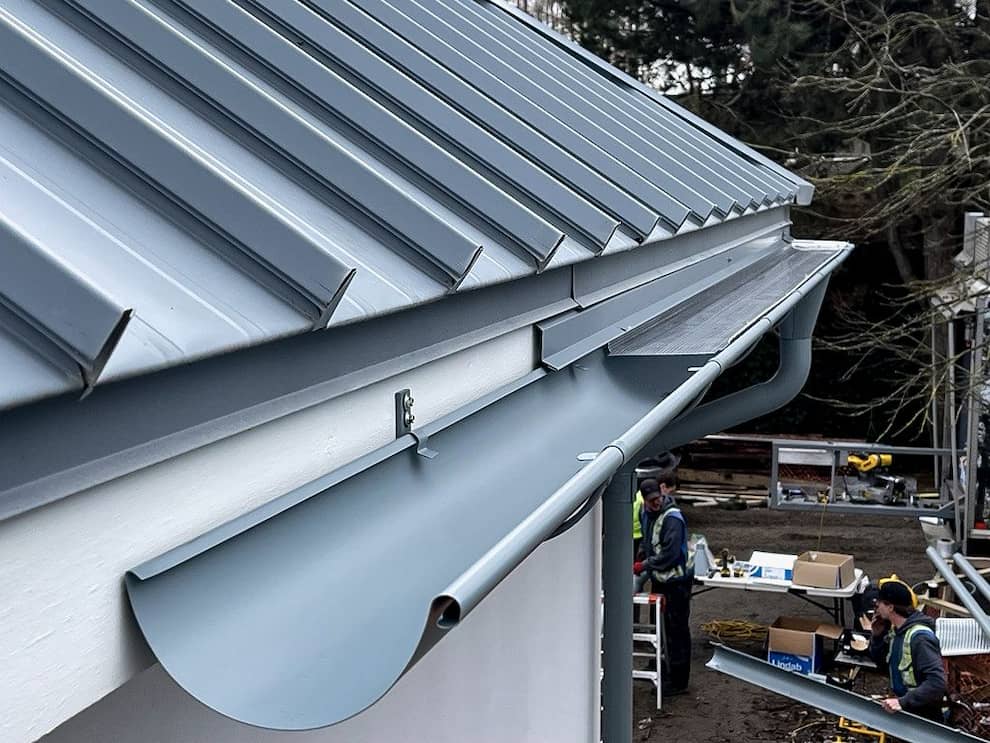

آبرو نیم‌دایره

آبروی نیم‌دایره مقطعی U‌شکل دارد و به دلیل فرم ساده و ظاهر کلاسیک، بیشتر در ساختمان‌های مسکونی، ویلاها و بناهایی با معماری سنتی استفاده می‌شود. سطح داخلی منحنی باعث می‌شود آب و رسوبات نسبتاً روان حرکت کنند و گوشه‌ای برای تجمع آب باقی نماند.

آبرو جعبه‌ای

آبروی جعبه‌ای دارای مقطع مستطیلی یا نزدیک به مربع است و به دلیل عمق و سطح مقطع قابل‌توجه، برای انتقال حجم بیشتری از آب مناسب است. این مدل در ساختمان‌های صنعتی، سوله‌ها، ساختمان‌های تجاری و معماری مدرن کاربرد بیشتری دارد.

آبرو مربعی

آبروی مربعی را می‌توان یکی از انواع مقاطع زاویه‌دار دانست که بیشتر برای ساختمان‌هایی با طراحی مدرن و خطوط هندسی استفاده می‌شود. فرم صاف و منظم آن با نمای مدرن و لوله‌های خروجی چهارگوش هماهنگی خوبی دارد.

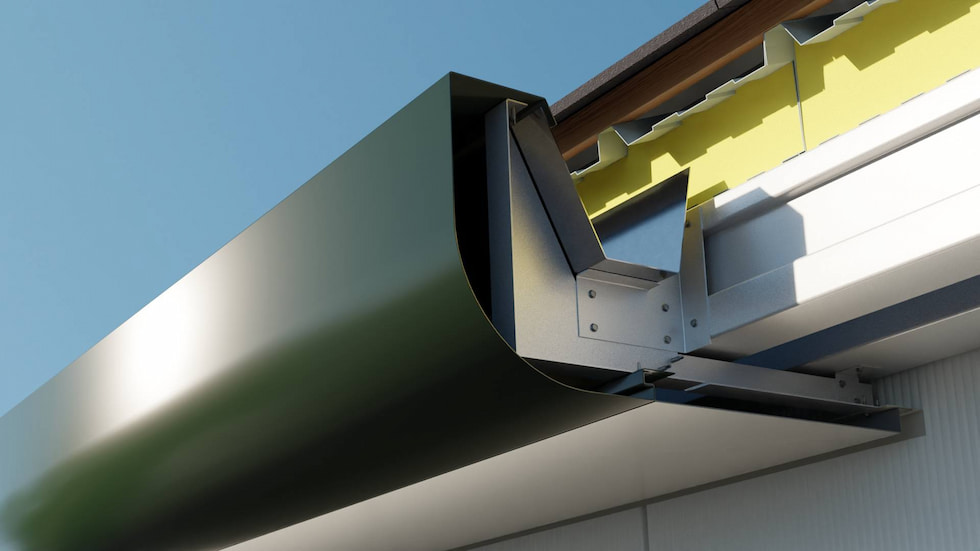

آبرو مخفی

آبروی مخفی برخلاف مدل‌های روکار، در ساختار لبه سقف، پیشانی یا جزئیات معماری ساختمان قرار می‌گیرد و از نمای بیرونی تا حد زیادی دیده نمی‌شود. این سیستم بیشتر در ساختمان‌های مدرن، پروژه‌های معماری با تأکید بر خطوط تمیز و برخی ساختمان‌های تجاری کاربرد دارد. در سیستم‌های مخفی، آبرو می‌تواند به شکل جعبه‌ای یا به‌صورت یک کانال تعبیه‌شده در خط بام اجرا شود.

تعداد و محل قرارگیری خروجی‌های آبرو چگونه تعیین می‌شود؟

انتخاب یک پروفیل با ظرفیت مناسب، به‌تنهایی تضمین‌کننده عملکرد درست سیستم آبرو نیست؛ آب باید مسیر مشخص و کوتاهی برای خروج داشته باشد. اگر طول مسیر آبرو زیاد باشد یا خروجی‌ها در نقاط نامناسب قرار بگیرند، حتی آبرویی با مقطع مناسب هم می‌تواند در بارندگی شدید دچار سرریز شود.

1. طول مسیر آبرو اولین عامل تعیین‌کننده است. هرچه مسیر طولانی‌تر باشد، حجم آبی که در امتداد آبرو حرکت می‌کند بیشتر می‌شود؛ بنابراین بهتر است طول مسیر بین دو خروجی بیش از حد افزایش پیدا نکند. در برخی دستورالعمل‌های طراحی، فاصله خروجی‌ها حداکثر حدود ۱۲ متر در نظر گرفته می‌شود؛ البته این عدد باید با ظرفیت واقعی آبرو، شدت بارندگی و ضوابط پروژه تطبیق داده شود.
2. تعداد خروجی‌ها نیز مستقیماً به مساحت آبگیر و دبی رواناب بستگی دارد. به‌جای اینکه کل آب سقف را به یک خروجی هدایت کنیم، تقسیم مسیر به چند بخش باعث می‌شود بار هیدرولیکی هر قسمت کمتر شده و احتمال تجمع آب و سرریز کاهش پیدا کند. در سقف‌هایی با آبگیر بزرگ یا نقاطی که آب از چند سطح به یک مسیر وارد می‌شود، افزایش تعداد خروجی‌ها اهمیت بیشتری پیدا می‌کند.
3. محل قرارگیری خروجی هم به اندازه تعداد آن مهم است. خروجی‌ها معمولاً در انتهای مسیرهای آبرو، گوشه‌ها و نقاطی قرار می‌گیرند که جریان آب در آن‌ها متمرکز می‌شود. در محل اتصال آبروهای دره‌ای یا نقاطی که حجم زیادی از آب وارد آبرو می‌شود نیز بهتر است خروجی نزدیک به محل ورود آب در نظر گرفته شود تا آب مسافت طولانی را درون آبرو طی نکند.

هنگام خرید آبرو برای سقف شیب‌دار به چه نکاتی توجه کنیم؟

خرید آبرو را نباید فقط بر اساس ابعاد و قیمت انجام داد. کیفیت ورق، پوشش سطح، اتصالات و حتی سازگاری آبرو با اقلیم منطقه، مستقیماً روی دوام و آب‌بندی سیستم اثر می‌گذارد.

• ضخامت ورق: ضخامت باید متناسب با جنس ورق، طول دهانه‌ها، فاصله تکیه‌گاه‌ها و شرایط بارگذاری انتخاب شود. صرفاً ضخیم‌تر بودن به معنای انتخاب بهتر نیست؛ مهم این است که ورق در برابر وزن آب، ضربه و تغییر شکل عملکرد مناسبی داشته باشد.
• کیفیت پوشش ضدخوردگی: در آبروهای فلزی، نوع و کیفیت پوشش محافظ را بررسی کنید. پوشش گالوانیزه یا پوشش‌های آلی مناسب می‌توانند مقاومت ورق را در برابر رطوبت و خوردگی افزایش دهند. اگر سطح ورق هنگام نصب خراشیده یا آسیب ببیند، بخش آسیب‌دیده نیز باید مطابق دستورالعمل سازنده ترمیم شود.
• کیفیت اتصالات: محل اتصال قطعات یکی از نقاط حساس آبرو است. اتصالات باید بدون نشتی اجرا شوند و درزها، پیچ‌ها، پرچ‌ها و مواد آب‌بندی با جنس آبرو سازگار باشند. درز ضعیف می‌تواند حتی در یک آبروی باکیفیت، مسیر نشت ایجاد کند.
• مقاومت در برابر اشعه خورشید: اگر آبرو در معرض تابش مستقیم قرار دارد، مقاومت پوشش در برابر UV را بررسی کنید؛ به‌خصوص در محصولات رنگی و پلیمری. پوشش‌های مخصوص کاربردهای آبرو می‌توانند دارای رده‌بندی مشخص مقاومت در برابر UV باشند.
• کیفیت جوش‌ها: در آبروهای ساخته‌شده یا سفارشی، جوش‌ها باید یکنواخت، تمیز و بدون ترک، حفره یا نقاط ضعیف باشند. بعد از جوشکاری نیز حفاظت سطحی محل جوش اهمیت دارد، چون آسیب به پوشش می‌تواند مقاومت موضعی در برابر خوردگی را کاهش دهد.
• برند یا تولیدکننده معتبر: محصولی را انتخاب کنید که مشخصات فنی، جنس و ضخامت ورق، نوع پوشش و دستورالعمل نصب آن مشخص باشد. تولیدکننده معتبر معمولاً جزئیات اجرایی اتصالات و الزامات نگهداری را نیز ارائه می‌کند؛ موضوعی که در کیفیت نهایی سیستم اهمیت زیادی دارد.
• سازگاری با شرایط آب‌وهوایی منطقه: بارندگی شدید، رطوبت بالا، تابش شدید خورشید، یخبندان، برف یا قرارگیری در محیط‌های ساحلی و خورنده، انتخاب آبرو را تغییر می‌دهد. برای مثال، در محیط‌های دریایی یا آلوده، حفاظت بیشتری در برابر خوردگی مورد نیاز است.

آبرو مناسب، فقط یک تجهیز جانبی نیست؛ بخشی از سیستم محافظتی ساختمان است

آبرو زمانی عملکرد واقعی خود را نشان می‌دهد که برای شرایط همان سقف انتخاب شده باشد. در سقف‌های شیب‌دار، نمی‌توان فقط بر اساس جنس، ظاهر یا قیمت درباره مناسب بودن آبرو تصمیم گرفت؛ مساحت سقف، میزان بارندگی، شیب، ظرفیت آبرو و خروجی‌ها، جنس و پوشش، و کیفیت نصب باید در کنار هم بررسی شوند.

یک آبروی نامتناسب ممکن است در شرایط عادی کاملاً مناسب به نظر برسد، اما هنگام بارندگی شدید با سرریز، تجمع آب یا نشتی، عملکرد ضعیف خود را نشان دهد. نتیجه نیز فقط خرابی خود آبرو نیست؛ نفوذ رطوبت به نما و دیوارها و افزایش هزینه‌های تعمیر و نگهداری می‌تواند به‌مرور خسارت بیشتری ایجاد کند.
