راهنمای انتخاب و نصب فیوز مینیاتوری در تابلو برق

برای نصب فیوز مینیاتوری در تابلو برق، ابتدا باید جریان مورد نیاز مدار و نوع مصرف‌کننده، مانند روشنایی یا موتور، مشخص شود تا فیوزی با آمپر مناسب انتخاب کنید. پس از انتخاب فیوز، برق اصلی را کاملاً قطع کنید و فیوز را روی ریل فلزی تابلو قرار دهید تا در جای خود قفل شود. سپس سیم فاز ورودی را به ترمینال بالایی و سیم خروجی به سمت مصرف‌کننده را به ترمینال پایینی وصل کنید و پیچ‌های ترمینال را محکم ببندید. در این مقاله، نحوه انتخاب آمپر مناسب و روش نصب و سیم‌کشی فیوز مینیاتوری را به‌صورت کامل بررسی می‌کنیم. رعایت این نکات هنگام نصب، از اتصالی و آسیب به تجهیزات جلوگیری می‌کند.

بررسی عملکرد ساختاری کلیدهای حفاظتی مینیاتوری

تجهیزات حفاظتی نقش مهمی در حفظ ایمنی و عملکرد درست مدارهای برق دارند. کلید مینیاتوری یا همان MCB یکی از این تجهیزات است که مدار را در برابر دو مشکل اصلی، یعنی اضافه‌بار و اتصال کوتاه، محافظت می‌کند. این کلید برای هرکدام از این مشکلات، دو بخش جداگانه در داخل خود دارد که با روش متفاوتی عمل می‌کنند. بخش اول بر پایه یک نوار فلزی کار می‌کند؛ زمانی که تجهیزات متصل به مدار برای مدتی جریانی بیشتر از حد مجاز مصرف کنند، این نوار در اثر گرما خم می‌شود و باعث قطع شدن جریان مدار می‌شود. بسته به مقدار جریان اضافی، این فرآیند ممکن است چند ثانیه تا چند دقیقه طول بکشد.

بخش دوم بر پایه یک سیم‌پیچ مغناطیسی کار می‌کند و برای قطع سریع مدار در زمان اتصال کوتاه به کار می‌رود. وقتی فاز و نول به‌طور مستقیم با یکدیگر تماس پیدا کنند، جریان بسیار زیادی در مدت کوتاهی از مدار عبور می‌کند. در این حالت، سیم‌پیچ مغناطیسی به‌سرعت عمل کرده و قبل از اینکه جریان زیاد به سیم‌ها و تجهیزات آسیب بزند، مدار را قطع می‌کند. شناخت این دو عملکرد برای انتخاب درست فیوز مینیاتوری اهمیت زیادی دارد؛ زیرا اگر کلید مناسب با جریان مدار انتخاب نشود، ممکن است حفاظت کافی ایجاد نشود و خطر آسیب به تجهیزات یا بروز آتش‌سوزی افزایش پیدا کند.

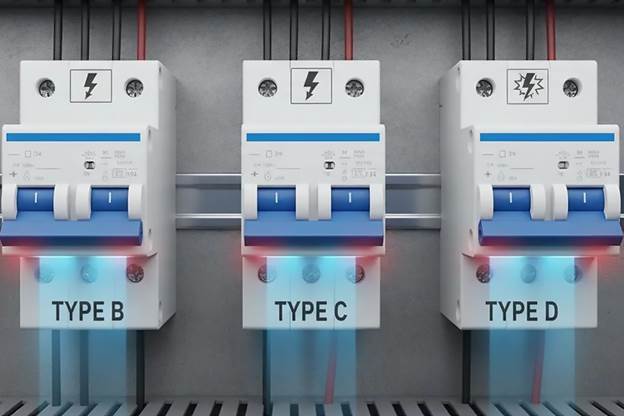

دسته‌بندی تیپ‌های مختلف برای مصارف گوناگون

یکی از مهم‌ترین مراحل پیش از خرید قطعات تابلو، شناخت تیپ‌های مختلف کلید مینیاتوری است. کلیدهای مینیاتوری بر اساس سرعت واکنش در برابر اضافه‌جریان به چند دسته اصلی تقسیم می‌شوند:

تیپ B که به آن مدل تندکار نیز می‌گویند، بیشتر برای مدارهای روشنایی و تجهیزات الکترونیکی حساس کاربرد دارد. این مدل در برابر افزایش ناگهانی جریان، سریع واکنش نشان داده و مدار را قطع می‌کند؛ به همین دلیل، استفاده از تیپ B در محیط‌های مسکونی بسیار رایج است.

تیپ C یا مدل کندکار بیشتر برای تجهیزات موتوری و صنعتی مناسب است. الکتروموتورها هنگام راه‌اندازی، برای مدت کوتاهی جریانی چند برابر حالت عادی مصرف می‌کنند. اگر برای یک موتور از تیپ B استفاده شود، ممکن است همین جریان اولیه باعث قطع شدن مدار در لحظه استارت شود. تیپ C برای جلوگیری از این مشکل، جریان راه‌اندازی اولیه موتور را تحمل می‌کند و بدون قطع مدار اجازه می‌دهد موتور شروع به کار کند.

تیپ D نیز برای تجهیزاتی استفاده می‌شود که هنگام روشن شدن، جریان راه‌اندازی اولیه بسیار بالایی دارند؛ تجهیزاتی مانند دستگاه‌های جوشکاری صنعتی و برخی ماشین‌آلات سنگین در محیط‌های کارخانه‌ای. در چنین شبکه‌هایی، بروز اتصال کوتاه می‌تواند جریان بسیار زیادی ایجاد کند؛ به همین دلیل، استفاده از کلیدهایی با قدرت قطع ۱۰ کیلوآمپر یا بالاتر در صورت نیاز شبکه، اهمیت زیادی دارد. بی‌توجهی به این پارامتر می‌تواند باعث آسیب شدید به کلید در زمان بروز اتصال کوتاه شود و عملکرد حفاظتی آن را مختل کند.

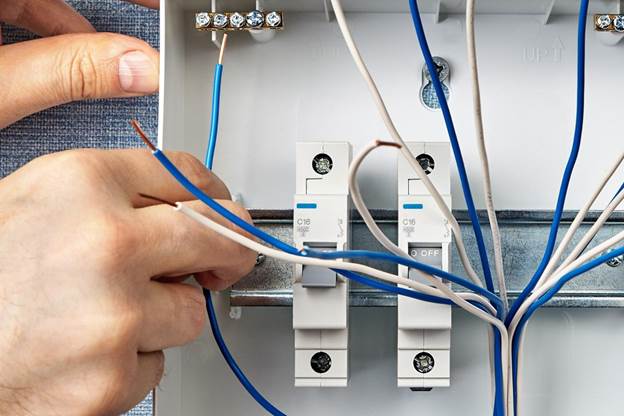

تناسب سطح مقطع کابل با ظرفیت تجهیزات حفاظتی

یکی از اصول مهم در طراحی تابلوهای توزیع، توجه به تناسب کابل با تجهیزات حفاظتی است؛ موضوعی که گاهی تکنسین‌های مبتدی آن را نادیده می‌گیرند. کلید حفاظتی در درجه اول برای محافظت از کابل‌ها در برابر داغ شدن و سوختن نصب می‌شود. به همین دلیل، آمپر فیوز مینیاتوری باید همیشه برابر یا کمتر از جریان مجاز کابلی باشد که به آن متصل است.

برای مثال، فرض کنید از یک کابل با سطح مقطع ۲.۵ میلی‌متر مربع استفاده کرده‌اید که در شرایط مناسب توانایی عبور جریان تا ۲۰ آمپر را دارد. اگر در همین مدار یک فیوز مینیاتوری ۳۲ آمپر نصب کنید، هنگام ایجاد اضافه‌بار ممکن است کابل پیش از آنکه کلید عمل کند، بیش از حد داغ شود و عایق آن آسیب ببیند یا ذوب شود؛ بنابراین، پیش از انتخاب و خرید تجهیزات، باید جدول‌های استاندارد تحمل جریان کابل‌های مسی را بررسی کنید تا بین سطح مقطع کابل و آمپر کلید مینیاتوری تناسب درستی وجود داشته باشد.

مفهوم سلکتیویته در طراحی تابلو توزیع

در تابلوهای بزرگ که چندین خط خروجی مختلف دارند، مفهومی به نام سلکتیویته یا هماهنگی بین تجهیزات حفاظتی مطرح می‌شود. هدف از رعایت سلکتیویته این است که اگر در یکی از مدارهای فرعی اتصالی رخ داد، فقط همان خط قطع شود و برق کل سیستم از کار نیفتد. برای رسیدن به این هدف، باید آمپراژ کلیدهای مینیاتوری از کلید اصلی به سمت خطوط فرعی، به‌صورت مرحله‌ای کاهش پیدا کند.

برای مثال، فرض کنید کلید اصلی ورودی تابلو ۶۳ آمپر باشد. خطوط زیرمجموعه آن می‌توانند به کلیدهای ۳۲، ۱۶ و ۱۰ آمپر مجهز شوند. در این حالت، اگر در خط روشنایی ۱۰ آمپری مشکلی ایجاد شود، همان کلید عمل می‌کند و سایر بخش‌های کارخانه یا ساختمان بدون مشکل به کار خود ادامه می‌دهند. البته ایجاد چنین ساختاری به شناخت درست از نحوه توزیع برق و انتخاب صحیح تجهیزات حفاظتی نیاز دارد. یادگیری اصول محاسبات تابلوهای توزیع و طراحی سیستم‌های حفاظتی نیز بدون آشنایی با استانداردهای مهندسی کامل نمی‌شود. برای ورود حرفه‌ای به این حوزه و اجرای پروژه‌های پیچیده، شرکت در دوره‌های آموزش برق صنعتی می‌تواند مهارت لازم را برای مدیریت پروژه‌های بزرگ و اجرای درست نقشه‌های استاندارد فراهم کند.

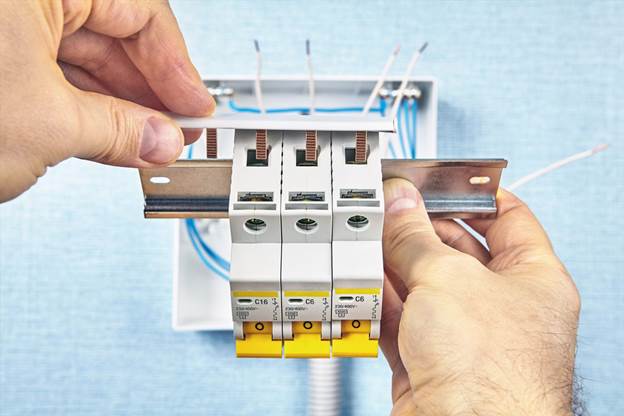

استانداردهای نصب فیزیکی و سیم‌کشی فیوز مینیاتوری روی ریل

فرآیند جایگذاری قطعات در تابلو برق باید با دقت و رعایت ترتیب اصولی انجام شود. نصب غیراستاندارد باعث لرزش قطعات، ایجاد قوس الکتریکی و در نهایت آتش‌سوزی در ترمینال‌ها خواهد شد. برای انجام ایمن این کار مراحل زیر را به ترتیب انجام دهید:

• قطع کامل جریان اصلی شبکه و بررسی عدم وجود برق در شینه‌ها به کمک مولتی‌متر
• قرار دادن لبه بالایی شیار پشتی کلید مینیاتوری روی ریل فلزی
• فشار دادن زبانه پلاستیکی پایین کلید به سمت پایین با استفاده از پیچ‌گوشتی دوسو و هل دادن قطعه به سمت ریل تا زمان شنیدن صدای قفل شدن
• لخت کردن روکش سیم‌ها به اندازه مشخص و پرس کردن وایرشو (سرسیم) روی رشته‌های مسی
• قرار دادن سیم فاز ورودی شبکه در ترمینال بالا و سیم خروجی مصرف‌کننده در ترمینال پایین
• محکم کردن پیچ‌های ترمینال با گشتاور استاندارد تا از عدم لقی سیم‌ها اطمینان حاصل شود

نکته مهم: استفاده از وایرشو در سیم‌کشی تابلوهای توزیع اهمیت زیادی دارد. اگر سیم‌های رشته‌ای بدون وایرشو مستقیماً زیر پیچ ترمینال قرار بگیرند، رشته‌های مسی ممکن است له شوند و سطح تماس مناسب کاهش پیدا کند. این وضعیت مقاومت اتصال را بالا می‌برد و باعث ایجاد گرما در محل اتصال می‌شود. ادامه پیدا کردن این گرما می‌تواند به سیم و ترمینال آسیب بزند و خطر بروز حادثه در تابلو برق را افزایش دهد.

اهمیت سفت کردن درست پیچ ترمینال‌ها

یکی از نکاتی که تکنسین‌های حرفه‌ای را از افراد تازه‌کار جدا می‌کند، توجه به میزان سفت کردن پیچ‌های ترمینال است. اگر پیچ‌ها بیش از حد شل باشند، مقاومت الکتریکی در محل اتصال ایجاد می‌شود. عبور جریان از این نقطه باعث تولید گرما می‌شود و اگر این گرما ادامه پیدا کند، ممکن است پلاستیک بدنه قطعه ذوب شود. از طرف دیگر، سفت کردن بیش از اندازه پیچ‌ها با ابزار نامناسب هم می‌تواند به رشته‌های سیم داخل ترمینال آسیب بزند یا رزوه پیچ را خراب کند.

شرکت‌های معتبر معمولاً مقدار گشتاور مناسب برای بستن پیچ‌ها را بر حسب نیوتن‌متر روی بدنه یا در کاتالوگ محصول درج می‌کنند؛ به همین دلیل، استفاده از پیچ‌گوشتی‌های ترکمتردار در پروژه‌های ساختمانی رواج زیادی پیدا کرده است. اگر به این ابزار دسترسی ندارید، باید پیچ را تا جایی محکم کنید که با کشیدن ملایم سیم با دست، هیچ‌گونه حرکت یا لقی در محل اتصال احساس نشود.

تست و بررسی نهایی تابلو قبل از وصل برق

پس از اتمام سیم‌کشی و قبل از وصل کردن جریان اصلی، ابتدا با انجام تست سرد، سیم‌کشی و تمام اتصالات را بررسی کنید تا از صحت و ایمنی آن‌ها مطمئن شوید. در این مرحله ابتدا تمامی فیوزهای مینیاتوری نصب‌شده را در حالت قطع (پایین) قرار دهید و سپس با استفاده از مولتی‌متر روی حالت تست بوق، نبود اتصال کوتاه بین فاز و نول یا فاز و ارت را در تمام خطوط بررسی کنید.

پس از اطمینان از سلامت سیم‌کشی‌ها، می‌توانید جریان اصلی تابلو را وصل کنید. سپس کلیدها را یکی پس از دیگری در حالت وصل قرار دهید و با استفاده از آمپرمتر انبری، میزان جریان مصرفی هر خط را اندازه‌گیری کنید. جریان اندازه‌گیری‌شده باید با محاسبات اولیه شما همخوانی داشته باشد. اگر جریان یک خط به‌صورت غیرعادی بالا بود، بلافاصله همان مدار را قطع کنید و دلیل این بار اضافی را در تجهیزات متصل به آن بررسی کنید. همچنین بازدید چشمی از تابلو در روزهای اولیه پس از نصب، می‌تواند به شناسایی نقاطی که به دلیل اتصالات سست دچار افزایش دما شده‌اند کمک کند. رعایت این نکات باعث می‌شود شبکه توزیع شما برای سال‌ها با عملکرد مناسب و بدون افت کیفیت به کار خود ادامه دهد.
